A6RS-1□□RF(-P)DIP開關

A6RS 旋轉DIP開關 成本低廉的 表面安裝旋轉DIP開關 ? 耐高溫樹脂，可在260℃峰值回流溫度下使用。 ? 系列中包含扁平型和凸軸型。 ? 有兩種類型的端子排布，使電路設計非常靈活。 旋轉型/上面操作、平型
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項

A6RS 旋轉DIP開關
成本低廉的表面安裝旋轉DIP開關
備有平型/延長撥桿型號。
4×1和3×3端子排列可實現高度靈活的PCB設計。
100件壓花包裝型推薦用于滿足靈活的需求。

種類

類型





位置數
端子類型
輸出碼
頂部驅動，平型
每管數量 管封裝 壓花帶裝
每卷數量 每卷數量 每卷數量 100件包裝
10 4×1 實碼 48 A6RS-101RF 750 A6RS-101RF-P 100 A6RS-101RF-R100
3×3 A6RS-102RF A6RS-102RF-P A6RS-102RF-R100
16 4×1 實碼 A6RS-161RF A6RS-161RF-P A6RS-161RF-R100
3×3 A6RS-162RF A6RS-162RF-P A6RS-162RF-R100

類型





位置數
端子類型
輸出碼
頂部驅動，延長撥桿
每管數量 管封裝 壓花帶裝
每卷數量 壓花帶裝 每卷數量 100件包裝
10 4×1 實碼 48 A6RS-101RS 250 A6RS-101RS-P 100 A6RS-101RS-R100
3×3 A6RS-102RS A6RS-102RS-P A6RS-102RS-R100
16 4×1 實碼 A6RS-161RS A6RS-161RS-P A6RS-161RS-R100
3×3 A6RS-162RS A6RS-162RS-P A6RS-162RS-R100
注. 訂購數量必須為包裝單位的整數倍。


額定值/性能

額定值(阻性負載) DC24V?25mA，DC3.5V?10μA(最小電流)
使用環境溫度 -25～+80℃?60%RH以下（無結冰、無凝露）
使用環境濕度 35～95%RH（+5～+35℃）
絕緣電阻 100MΩ以上(以DC250V絕緣電阻計測量)
接觸電阻（初始值） 200mΩ以下
耐電壓 AC250V?1min.（同極端子之間）
振動 誤動作 10～55Hz?雙振幅1.5mm
沖擊 誤動作 約300m/s2
電氣壽命 5,000步以上
清洗 不可
保護結構 IEC?IP60
操作扭矩 1.96×10-2N·m以下
重量 上面操作：約0.6g?（每個型號的凸軸型須加0.13g）

?

外形尺寸
(單位: mm)
上面操作 平型 端子型4×1
A6RS-101RF
A6RS-101RF-P
A6RS-101RF-R100
A6RS-161RF
A6RS-161RF-P
A6RS-161RF-R100 		  A6RS:Dimensions1

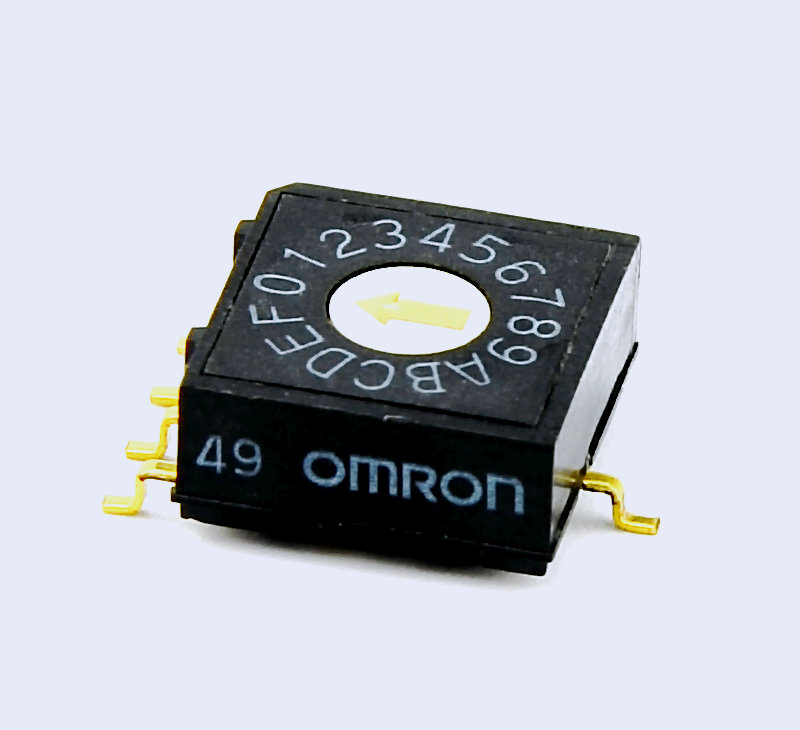

    　　　A6RS-161RF　　　A6RS-101RF
img   A6RS:Dimensions1

上面操作 軸型 端子型4×1
A6RS-101RS
A6RS-101RS-P
A6RS-101RS-R100
A6RS-161RS
A6RS-161RF-P
A6RS-161RS-P
A6RS-161RS-R100 		  A6RS:Dimensions2

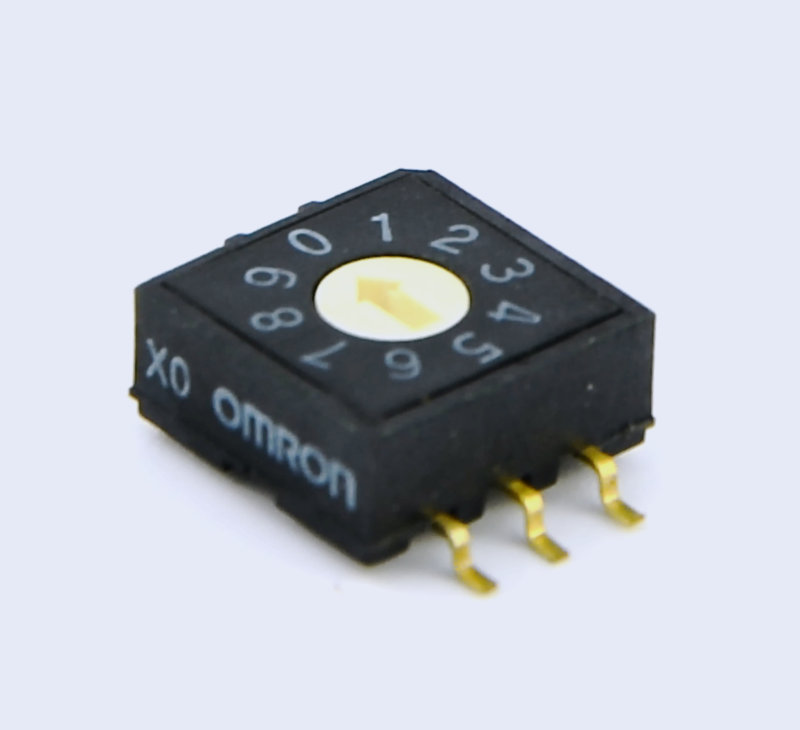

    　　　A6RS-161RS　　　A6RS-101RS
img   A6RS:Dimensions2

上面操作 平型 端子型3×3
A6RS-102RF
A6RS-102RF-P
A6RS-102RF-R100
A6RS-162RF
A6RS-162RF-P
A6RS-162RF-R100 		  A6RS:Dimensions3
    　　　A6RS-162RF　　　A6RS-102RF
img   A6RS:Dimensions3

上面操作 軸型 端子型3×3
A6RS-102RS
A6RS-102RS-P
A6RS-102RS-R100
A6RS-162RS
A6RS-162RS-P
A6RS-162RS-R100 		  A6RS:Dimensions4
    　　　A6RS-162RS　　　A6RS-102RS
img   A6RS:Dimensions4
注.上述的各種機型外型尺寸，沒有指定部分的公差為±0.4mm。

PCB Dimensions (Top View)
4×1 端子型　　　　　　3×3 端子型

P: Pole numbers

Internal Connections
Contact Form (Top View)
4×1 端子型　　　　　　　3×3 端子型
