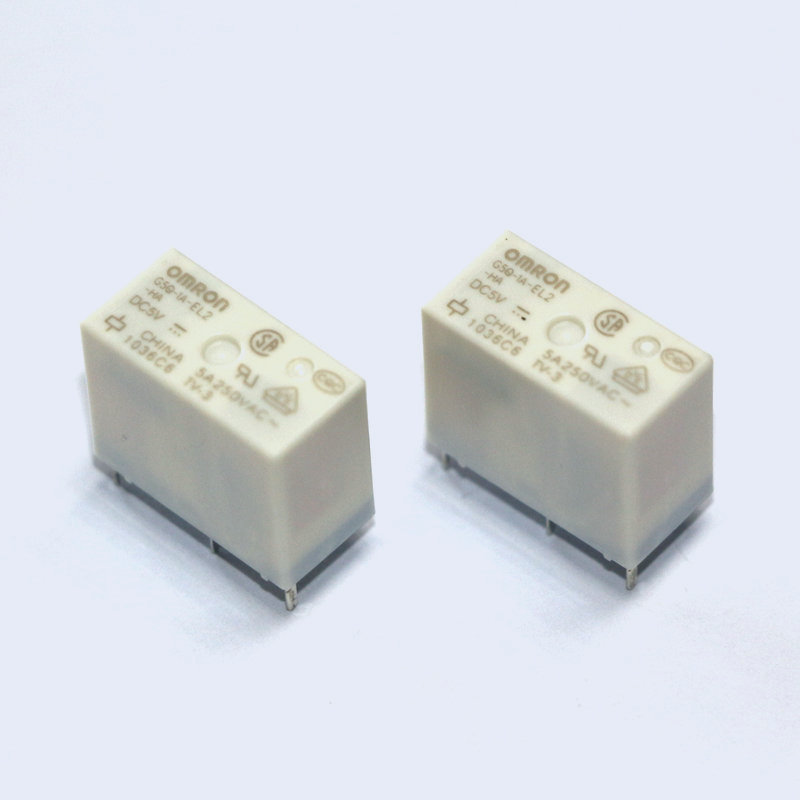

G5Q-EL歐姆龍功率繼電器
G5Q-EL歐姆龍功率繼電器
G5Q-EL PCB功率繼電器 高性能微型功率繼電器 與G5Q標準型相比性能更高。 10A(250VAC)開關條件下壽命至少為100,000次。 符合IEC/EN 60335-1。 線圈絕緣類型:F類(UL1446)
立即咨詢
技術資料下載
種類
額定/性能
外形尺寸
注意事項
訂購信息
分類
接點結構
防護構造
型號
額定線圈電壓
最小包裝單位
-EL型(用于阻性負載)
SPST-NO (1a)
耐助焊劑型
(通氣孔型)
G5Q-1A-EL-HA-VH
DC5V
100 個/托盤
DC12V
DC24V
額定值
線圈
額定電壓
(V)
額定電流
(mA)
線圈電阻
(Ω)
動作電壓
(V)
復位電壓
(V)
最大電壓
(V)
消耗功率
(mW)
額定電壓的%
DC5V
80.0
63
75% 以下
5% 以上
190%
(23oC時)
約400
DC12V
33.3
360
DC24V
16.7
1440
接點
項目
-EL型(用于阻性負載)
SPST-NO (1a)
耐助焊劑型
接點類型
單
接點材質
銀合金(無鎘)
額定負載
阻性負載: 10 A AC250V
額定通電電流
10 A
最大額定電壓
AC277 V
最大額定電流
10 A AC
性能
項目
-EL型(用于阻性負載)
接點電阻
?1
最大100mΩ
動作時間
10ms以下
復位時間
5ms 以下
絕緣電阻
?2
1,000 mΩ以上
耐電壓
線圈與接點間
AC4,000 V, 50/60 Hz 1 min
同極接點間
AC1,000 V, 50/60 Hz 1 min
耐沖擊電壓
線圈與接點間
8kV(1.2×50μs)
耐振動
壽命
10 ~ 55 ~ 10 Hz, 單振幅0.75 mm
(雙振幅1.5 mm )
誤動作
10 ~ 55 ~ 10 Hz, 單振幅0.75 mm
(雙振幅1.5 mm )
耐沖擊
壽命
1,000m/s
2
誤動作
100m/s
2
耐久性
機械壽命
10,000,000次(每小時18,000次)
電氣壽命
阻性負載
23℃時100,000次
(動作:ON持續1秒,OFF持續9秒)
故障率 (P水準) (參考值ce
?3
)
10 mA DC5 V
使用環境溫度
-40oC ~ +85oC (無結冰或凝露)
使用環境濕度
5% ~ 85%
重量
約6.5 g
外形尺寸
(單位: mm)
G5Q-1A4-EL3-HA
? 平均尺寸
PCB安裝孔 (底視圖)
公差: ±0.1 mm
端子配置/內部接線圖
(底視圖)
(無線圈極性)
