繼電器的內部結構圖

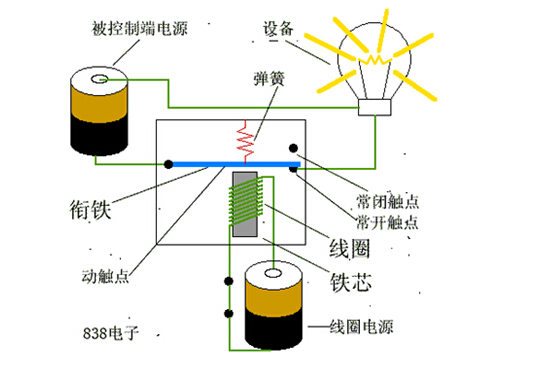

繼電器的接電圖，我們了解下它的工作原理。
從上圖可以看出，繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。接通電源后，會產生電磁效應，電磁力就會吸引銜鐵，讓它接觸到鐵芯，帶動銜鐵的常閉觸電與常開觸點吸合，在電流切斷后，電磁的吸力也就沒有了，銜鐵就又返回到原來的位置，將電路切斷。
繼電器的作用
繼電器是電力設備的一種，在自動控制電路中常常被使用，能夠以小的電流控制大電流的導通和切斷，從而起到自動控制的作用。
主要有放大，用一個很微小的電流，就可以控制很大功率的電路，還能擴大控制范圍，在信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電 路，達到自動開關的目的。
除了上述功能之外，繼電器的作用還有很多，它可以與其他電器一起組成程序控制線路，實現自動化運行，在此同時，它還將信號綜合起來，可以把經過繼電器的多個控制信號綜合，達到預定的控制效果。
